Apple laisse rarement voir l’intérieur de ses serveurs. Des clichés publiés le 24 août par hsuchingpo sur X montrent pourtant un châssis en rack qui serait un « Apple M5 Server ». Interrogé sur son lien avec Private Cloud Compute, l’auteur des photos estime qu’il s’agit « très probablement » de cette infrastructure de calcul sécurisé utilisée par Apple pour certaines requêtes d’Apple Intelligence.
Un châssis 2U organisé en quatre colonnes

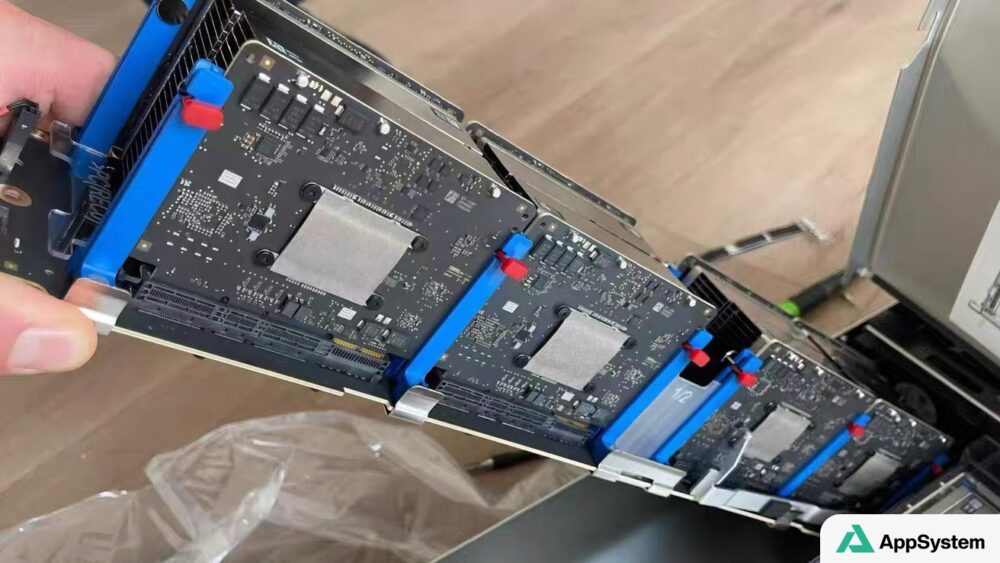

La vue d’ensemble révèle un châssis de type 2U, pensé pour être installé en baie. Son intérieur est divisé en quatre colonnes identiques. Chacune regroupe huit petits modules informatiques, soit 32 modules au total si cette lecture de l’agencement se confirme.
Les cartes sont disposées sur les bords extérieurs de chaque colonne, tandis que les dissipateurs thermiques occupent la partie centrale. Sur l’un des clichés, un module est visible sans son dissipateur ; un autre, nettoyé de sa pâte thermique, laisse apparaître le logo Apple sur la puce. Les images établissent donc la présence de silicium Apple, sans permettre d’identifier précisément sa variante.
Chaque colonne semble reliée à une longue carte principale, qui sert d’interface aux modules de calcul. Des fixations latérales paraissent également faciliter leur retrait ou leur remplacement. Au centre du serveur, des câbles rejoignent une extrémité du châssis depuis la carte de base.
Un refroidissement canalisé de l’avant vers l’arrière
Le refroidissement constitue l’un des éléments les plus visibles de la conception. Un ventilateur est placé à une extrémité de chaque colonne et aspire l’air à travers les ailettes des dissipateurs. Un capot transparent recouvre les modules et forme un conduit : il doit guider le flux d’air dans un passage dédié, plutôt que de le laisser circuler librement dans le châssis.
Hsunchingpo indique aussi qu’un Mac Studio serait requis pour le « contrôle logiciel » de l’ensemble. Cette mention ne suffit pas à établir le rôle exact de la machine dans l’installation, mais elle suggère une séparation entre le pilotage et les modules de calcul du serveur.
Ce que ça change
Ces photos donnent une représentation concrète de l’approche matérielle d’Apple pour son informatique IA en centre de données : densifier les puces Apple Silicon tout en maîtrisant la dissipation thermique dans un format rack standard. L’organisation modulaire et le refroidissement canalisé sont particulièrement importants pour déployer ce type de matériel en nombre dans des baies compactes.
Apple avait annoncé en février la fabrication anticipée de serveurs d’IA dans son usine de Houston. La structure visible sur les nouveaux clichés paraît cohérente avec une image promotionnelle alors diffusée par l’entreprise, notamment par la présence d’une section recouverte d’un capot transparent.
À lire aussi
Source : hsuchingpo (X)
